0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ |

0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ ବ Feat ଶିଷ୍ଟ୍ୟ ଚିତ୍ର |
  • 0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ |
  • 0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ |
  • 0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ |
  • 0-10V ଡିମିଙ୍ଗ୍ ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ କଣ୍ଟ୍ରୋଲ୍ ଜାଗା ଫୋଟୋକେଲ୍ ଷ୍ଟ୍ରିଟ୍ ଲାଇଟ୍ |

ସଂକ୍ଷିପ୍ତ ବର୍ଣ୍ଣନା:

1. ଉତ୍ପାଦ ମଡେଲ୍: JL-712A |

2. ଡିମିଙ୍ଗ୍ ଆଉଟପୁଟ୍: 0-10V |

3. ପ୍ରମାଣପତ୍ର: CE, CB

4. ଅନୁରୂପ ମାନକ: ଜାଗା ବୁକ୍ 18 |

5. ସେନ୍ସର ପ୍ରକାର: ଅପ୍ଟିକ୍ ସେନ୍ସର + ମାଇକ୍ରୋୱେଭ୍ ଗତି |

6. ଜାଗା ରିସେପ୍ଟେକଲ୍ ଏବଂ IP66 ରେ ପହଞ୍ଚିବା ପାଇଁ ଡୋମ୍ କିଟ୍ ସହିତ ଏକ ଆଧାର |




PDF ଭାବରେ ଡାଉନଲୋଡ୍ କରନ୍ତୁ |

ଉତ୍ପାଦ ବିବରଣୀ

ଜାଗା ଭିଡିଓ |

ଉତ୍ପାଦ ନିର୍ଦ୍ଦିଷ୍ଟକରଣ |

ଆକାର ଚିତ୍ର

ଉତ୍ପାଦ ଟ୍ୟାଗ୍ସ |

ବ .ଶିଷ୍ଟ୍ୟ

1. ଉତ୍ପାଦ ମଡେଲ୍: JL-712A |

2. କମ୍ ଭୋଲଟେଜ୍: 12-24VDC |

3. ଶକ୍ତି ବ୍ୟବହାର: 12V / 3.5 mA;24V / 3.5 mA

4. ଘନ ସ୍ଥାପନରେ ପାରସ୍ପରିକ ହସ୍ତକ୍ଷେପକୁ ଏଡାଇବା ପାଇଁ ସ୍ୱୟଂଚାଳିତ ଗତିଶୀଳ ମାଇକ୍ରୋୱେଭ୍ ଫ୍ରିକ୍ୱେନ୍ସି ଆଡଜଷ୍ଟମେଣ୍ଟ୍ |

5. ସେନ୍ସର ପ୍ରକାର: ଅପ୍ଟିକ୍ + ମାଇକ୍ରୋୱେଭ୍ ମୋସନ୍ ସେନ୍ସର |

6. ଫିକ୍ଚର ଆଲୋକ ପ୍ରତିଫଳନ ଆଲୋକ ଫିଲ୍ଟରିଂ ଡିଜାଇନ୍ |

7. Dimming କୁ ସମର୍ଥନ କରନ୍ତୁ: 0-10V |

8. ଉଚ୍ଚ ଶକ୍ତି ଜଳପ୍ରବାହ ବିଚ୍ଛିନ୍ନ ଡିଜାଇନ୍ |

9. ଅନୁରୂପ ମାନକ ଇଣ୍ଟରଫେସ୍: ଜାଗା ବୁକ୍ 18 |

10. ଜାଗା ରିସେପ୍ଟେକଲ୍ ଏବଂ IP66 ରେ ପହଞ୍ଚିବା ପାଇଁ ଡୋମ୍ କିଟ୍ ସହିତ ଏକ ଆଧାର |

  • ପୂର୍ବ:
  • ପରବର୍ତ୍ତୀ:

    •

    ମଡେଲ୍ | JL-712A3 |
    ଭୋଲଟେଜ୍ 12V / 45 mA, 24V / 30mA |
    ଶକ୍ତି ବ୍ୟବହାର (ଦୀପାବଳିରେ) 3.5 mA
    ସେନ୍ସର ପ୍ରକାର | ଅପ୍ଟିକ୍ ସେନ୍ସର ଏବଂ ମାଇକ୍ରୋୱେଭ୍ ଗତି |
    ଡିମିଙ୍ଗ୍ ଆଉଟପୁଟ୍ 0-10v, ଆଡଜଷ୍ଟମେଣ୍ଟ ପରିସର 2%, ଡ୍ରାଇଭ କ୍ଷମତା: 40 mA |
    ସ୍ପେକ୍ଟ୍ରାଲ୍ ଅଧିଗ୍ରହଣ ପରିସର | 350 ~ 1100nm, ଶିଖର ତରଙ୍ଗଦ eng ର୍ଘ୍ୟ 560nm |
    ଡିଫଲ୍ଟ ଟର୍ନ୍ ଅନ୍ ଆଲୋକୀକରଣ ସୀମା | 50 lx +/- 10
    ରିଅଲ୍ ଟାଇମ୍ ଟର୍ନ୍ ଅଫ୍ ଆଲୋକୀକରଣ ସୀମା * 1 | ଯେତେବେଳେ ପ୍ରତ୍ୟେକ ଥର +40 lx (+/- 10) ଅପ୍ ସୀମା: 50 + 40 lx (+/- 10) ଡାଉନ୍ ସୀମା: 6000 lx (+/- 100) ଆଲୋକକୁ 100% ଉଜ୍ଜ୍ୱଳତାକୁ ଟର୍ନ୍ କରିବା ପରେ ପରିବେଶ ଆଲୋକୀକରଣ |
    ପ୍ରତିଫଳିତ ହାଲୁକା କ୍ଷତିପୂରଣ ଉପର ସୀମା | 6000 lx (+/- 100)
    ରାଜ୍ୟ ସମନ୍ୱୟ ଆରମ୍ଭ କରନ୍ତୁ | ପାୱାର୍ ଅନ୍ ପରେ, ଆଲୋକ ଡିଫଲ୍ଟ ଭାବରେ 100% ଉଜ୍ଜ୍ୱଳତାରେ ଟର୍ନ୍ ଅନ୍ ହୋଇ 5 ସେକେଣ୍ଡ ପାଇଁ ରକ୍ଷଣାବେକ୍ଷଣ କରିବ, ତା’ପରେ ଆଲୋକ ସ୍ୱୟଂଚାଳିତ ଭାବରେ ବନ୍ଦ ହୋଇଯିବ ଏବଂ ସେଲ୍ଫ ସେନ୍ସିଂ ଅପରେସନ୍ ମୋଡ୍ ପ୍ରବେଶ କରିବ *
    ବିଳମ୍ବରେ ଆଲୋକ 5s (ଆଲୋକ 5S ପାଇଁ କ୍ରମାଗତ ଆଲୋକିତ ହେଲେ ହିଁ ଆଲୋକ ଅନ୍ ହେବ)
    ଟର୍ନ୍ ଅଫ୍ ବିଳମ୍ବ | 20s (ଯେତେବେଳେ ଲଗାତାର 20S ପାଇଁ ଆମ୍ବିଏଣ୍ଟ୍ ଆଲୋକିତ ହୁଏ ସେତେବେଳେ ଲାଇଟ୍ ବନ୍ଦ କରନ୍ତୁ)
    ଫିକ୍ଚର ଆଲୋକୀକରଣ ଉଜ୍ଜ୍ୱଳତା ପରିବର୍ତ୍ତନ ଅନୁପାତ: 0% ~ 20%, 20% ~ 100% | 1s
    ଫିକ୍ଚର ଆଲୋକୀକରଣ ଉଜ୍ଜ୍ୱଳତା ପରିବର୍ତ୍ତନ ଅନୁପାତ: 100% ~ 20%, X ~ 0% | 8s
    ଏହାର ଗତି ଟ୍ରିଗର ପରେ 100% ଆଲୋକର ଅବଧି | 30s
    ଷ୍ଟାଣ୍ଡବାଇ ଉଜ୍ଜ୍ୱଳତା (ଯେତେବେଳେ ଆଲୋକ ସନ୍ତୁଷ୍ଟ ହୁଏ କିନ୍ତୁ କ moving ଣସି ଚଳପ୍ରଚଳ ବସ୍ତୁ ନଥାଏ) 20%
    ସର୍ବାଧିକ ing ୁଲୁଥିବା ଉଚ୍ଚତା | 15 ମି
    ସେନ୍ସିଂ ବ୍ୟାଡ୍ୟୁସ୍ | 4-8 ମିଟର (15 ମିଟର ତଳେ ing ୁଲୁଥିବା ଉଚ୍ଚତା)
    ସେନ୍ସିଂ କୋଣ | 92 ଡିଗ୍ରୀ |
    ଜ୍ୱଳନ୍ତତା ସ୍ତର | UL94-V0
    ଆଣ୍ଟି-ଷ୍ଟାଟିକ୍ ହସ୍ତକ୍ଷେପ （ESD） IEC61000-4-2 କଣ୍ଟାକ୍ଟ ଡିସଚାର୍ଜ ： k 8kV ， CLASSAAir ଡିସଚାର୍ଜ ： k 15kV ， CLASS A
    ଯାନ୍ତ୍ରିକ କମ୍ପନ | IEC61000-3-2
    ଅପରେଟିଂ ତାପମାତ୍ରା | -40 ° C ~ 55 ° C
    ଅପରେଟିଂ ଆର୍ଦ୍ରତା | 5% RH ~ 99% RH |
    ଜୀବନ > = 80000 ଘଣ୍ଟା |
    IP ମୂଲ୍ୟାୟନ IP66
    ଅତିରିକ୍ତ ସୁରକ୍ଷା ମୋଡ୍ | ଆଣ୍ଟି-ଟ୍ରିଗର ଗତି ସୁରକ୍ଷା ନିର୍ମାଣ |
    ସାର୍ଟିଫିକେଟ୍ ସିଏ, ସିବି, ଜାଗା ପୁସ୍ତକ 18 |

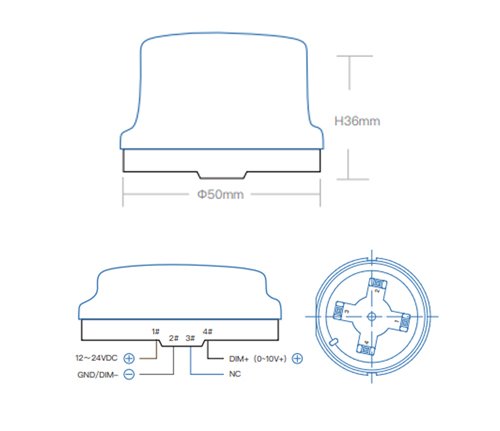

    JL-712A3 ମାଇକ୍ରୋୱେଭ୍ ଗତି |ଜାଗାସେନ୍ସର ସ୍କିମେଟିକ୍ ଚିତ୍ର |

    ଏଲଇଡି ଫିକ୍ଚର ଉଜ୍ଜ୍ୱଳତା ଏବଂ ଆମ୍ବିଏଣ୍ଟ୍ ଆଲୋକୀକରଣ ବକ୍ରର ଚିତ୍ର |

    JL-712A ବକ୍ର



    ମାଇକ୍ରୋୱେଭ୍ ଇଣ୍ଡେକ୍ସନ୍ ର ସ୍କିମେଟିକ୍ ଚିତ୍ର |

    ମାଇକ୍ରୋୱେଭ୍ ସେନ୍ସର |

    JL-712A3zhaga

    4 ଟି ପିନ୍ ପ୍ରଙ୍ଗ୍ |

    ଆଇଟମ୍ |

    ସଂଜ୍ଞା

    ଟାଇପ୍ କରନ୍ତୁ |

    1

    12-24 VDC

    ଶକ୍ତି ଇନପୁଟ୍

    2

    GND / DIM-

    ଶକ୍ତି ଇନପୁଟ୍

    3

    NC

    ସିଗନାଲ୍ ଆଉଟପୁଟ୍

    4

    DIM + (0-10 +)

    ସିଗନାଲ୍ ଆଉଟପୁଟ୍
